Sơ đồ kết nối hệ thống âm thanh hội trường chi tiết

Sơ đồ kết nối âm thanh hội trường là gì?

Sơ đồ kết nối hệ thống âm thanh hội trường là bản mô tả đường đi của tín hiệu âm thanh, bắt đầu từ micro, nhạc cụ, máy tính, đầu phát nhạc hoặc thiết bị trình chiếu, sau đó đi qua mixer, bộ xử lý tín hiệu, cục đẩy công suất và cuối cùng phát ra loa. Hiểu đơn giản, đây là “bản đồ” giúp kỹ thuật viên biết thiết bị nào cắm vào đâu, dùng loại dây nào và tín hiệu đi theo thứ tự nào.

Trong hệ thống âm thanh chuyên nghiệp, việc nắm rõ luồng tín hiệu rất quan trọng vì âm thanh không đi ngẫu nhiên. Yamaha cũng nhấn mạnh rằng hiểu signal flow là kỹ năng nền tảng của người vận hành âm thanh trực tiếp. Khi lắp đặt âm thanh hội trường, nếu sơ đồ đấu nối sai, hệ thống có thể bị hú rít, nhiễu nền, mất tiếng một bên loa hoặc công suất ra loa không đều.

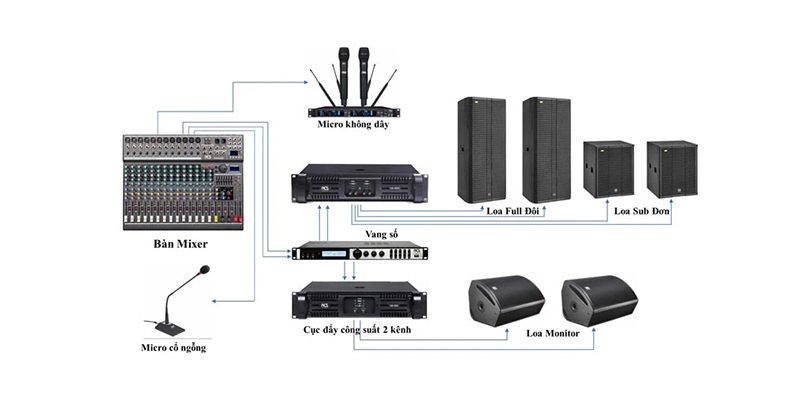

Sơ đồ tổng quát của một hệ thống âm thanh hội trường

Về cơ bản, sơ đồ kết nối phổ biến sẽ đi theo thứ tự: nguồn âm thanh → mixer → DSP hoặc equalizer → cục đẩy công suất → loa hội trường. Với hệ thống dùng loa active, tín hiệu có thể đi từ mixer hoặc DSP trực tiếp đến loa mà không cần cục đẩy rời. Với hệ thống loa passive, bắt buộc cần ampli hoặc cục đẩy công suất để khuếch đại tín hiệu trước khi đưa ra loa.

Một sơ đồ dễ hình dung là: micro không dây, micro cổ ngỗng, máy tính, đầu karaoke, nhạc cụ đi vào mixer; mixer gom và cân bằng tín hiệu; DSP xử lý phân tần, EQ, delay, limiter; cục đẩy khuếch đại tín hiệu; loa full, loa sub, loa monitor hoặc loa treo tường phát âm thanh ra không gian hội trường. Đây là cấu trúc rất thường gặp trong các hội trường trường học, ủy ban, nhà văn hóa, trung tâm hội nghị và sân khấu biểu diễn.

Kết nối nguồn âm thanh đầu vào

Nhóm thiết bị đầu vào thường gồm micro không dây, micro có dây, micro cổ ngỗng, laptop, điện thoại, đầu phát nhạc, nhạc cụ điện tử hoặc bộ thu tín hiệu trình chiếu. Với micro không dây, tay micro sẽ truyền tín hiệu về đầu thu, sau đó đầu thu được kết nối vào mixer bằng dây XLR hoặc jack 6.35mm. Shure hướng dẫn đầu thu micro không dây cần được kết nối với mixer hoặc ampli sau khi cấp nguồn cho đầu thu.

Với laptop hoặc điện thoại, nên dùng dây chuyển đổi phù hợp như 3.5mm sang 2 jack 6.35mm, USB audio interface hoặc DI box nếu cần đi dây xa. Khi đưa tín hiệu nhạc nền, video hoặc trình chiếu vào mixer, cần chỉnh gain vừa phải, tránh để âm lượng nguồn quá lớn gây vỡ tiếng ngay từ đầu vào.

Kết nối micro vào mixer

Micro có dây thường cắm trực tiếp vào cổng MIC IN trên mixer bằng dây XLR. Đây là kiểu kết nối cân bằng, chống nhiễu tốt, phù hợp cho đường dây dài trong hội trường. Nếu dùng micro condenser hoặc micro cổ ngỗng cần nguồn phantom 48V, phải kiểm tra mixer có hỗ trợ phantom và chỉ bật khi thiết bị yêu cầu.

Micro không dây thường có hai kiểu ngõ ra: XLR balance và jack 6.35mm unbalance. Nếu hệ thống cần độ ổn định cao, nên ưu tiên XLR balance để giảm nhiễu. Trường hợp dùng nhiều bộ micro không dây, mỗi đầu thu nên đưa vào từng kênh riêng trên mixer để dễ chỉnh gain, EQ, mute và xử lý hú rít cho từng người nói.

Kết nối nhạc cụ và thiết bị phát nhạc

Đàn keyboard, guitar điện, trống điện tử hoặc đầu phát nhạc có thể kết nối vào cổng LINE IN của mixer. Nếu nhạc cụ ở xa mixer, nên dùng DI box để chuyển tín hiệu unbalance sang balance, giúp tín hiệu sạch hơn và hạn chế ù nền. Với laptop, nên hạn chế cắm trực tiếp bằng dây quá dài vì dễ phát sinh nhiễu do chênh lệch mass điện.

Trong hội trường đa năng, nguồn nhạc thường đến từ laptop trình chiếu, đầu karaoke, bộ phát Bluetooth hoặc thiết bị hội nghị trực tuyến. Các nguồn này nên được đặt tên rõ trên mixer, ví dụ “Laptop”, “Nhạc nền”, “Micro chủ tọa”, “Micro bục phát biểu”. Cách đặt tên khoa học giúp người vận hành không nhầm kênh khi sự kiện đang diễn ra.

Mixer là trung tâm gom và điều khiển tín hiệu

Mixer có nhiệm vụ nhận nhiều nguồn âm thanh, cân chỉnh âm lượng, EQ, pan, effect và gửi tín hiệu ra hệ thống loa. Yamaha mô tả mixer analog là thiết bị điều chỉnh âm lượng và sắc thái âm thanh của tín hiệu đầu vào, còn mixer digital có khả năng xử lý sâu hơn và lưu cấu hình theo từng chương trình.

Trong sơ đồ kết nối âm thanh hội trường, mixer thường có các đường ra chính như MAIN OUT, GROUP OUT, AUX OUT và MONITOR OUT. MAIN OUT thường đưa tín hiệu ra DSP hoặc cục đẩy chính. AUX OUT có thể dùng cho loa monitor sân khấu, loa phụ khu vực xa hoặc thiết bị ghi âm. Nếu dùng mixer digital, tín hiệu có thể đi qua Dante, USB hoặc network audio tùy cấu hình.

Kết nối mixer với DSP hoặc equalizer

Sau mixer, tín hiệu nên được đưa vào DSP để xử lý trước khi ra cục đẩy. DSP giúp chia tần cho loa full và loa sub, chỉnh EQ tổng, tạo delay cho loa phụ, đặt limiter bảo vệ loa và cân bằng âm thanh theo không gian hội trường. Đây là thiết bị rất quan trọng với hệ thống lớn, đặc biệt khi có loa sub, loa array, loa front-fill hoặc loa delay.

Nếu hệ thống đơn giản, có thể dùng equalizer 31 band hoặc crossover analog thay cho DSP. Tuy nhiên, DSP hiện đại linh hoạt hơn vì tích hợp nhiều chức năng trong một thiết bị. Một số tài liệu về xử lý tín hiệu âm thanh cũng chỉ ra rằng âm lượng và tín hiệu có thể được điều chỉnh ở nhiều điểm trong hệ thống, từ mixer đến bộ xử lý và ampli. Vì vậy, cần kiểm soát gain theo chuỗi để tránh méo tiếng.

Kết nối DSP với cục đẩy công suất

Từ DSP, các ngõ ra sẽ được chia theo từng dải loa. Ví dụ OUT 1 và OUT 2 cấp cho loa full trái/phải, OUT 3 và OUT 4 cấp cho loa sub, OUT 5 cấp cho loa monitor, OUT 6 cấp cho loa delay phía sau hội trường. Mỗi ngõ ra cần được đặt đúng cấu hình EQ, crossover, limiter và delay theo vai trò của loa.

DSP thường kết nối với cục đẩy bằng dây XLR balance hoặc jack TRS balance. Nên đánh dấu dây theo từng đường tín hiệu như “Full L”, “Full R”, “Sub L”, “Sub R” để tránh cắm nhầm. Nếu cắm sai, loa sub có thể phát tiếng trung cao, loa full có thể nhận dải trầm quá mạnh, dẫn đến âm thanh đục, dễ méo và nguy cơ hỏng củ loa.

Kết nối cục đẩy công suất với loa passive

Cục đẩy công suất nhận tín hiệu line-level từ DSP rồi khuếch đại thành tín hiệu công suất lớn để kéo loa passive. Từ cục đẩy ra loa thường dùng dây loa tiết diện lớn, đầu Speakon hoặc cọc đấu dây chuyên dụng. Không nên dùng dây tín hiệu nhỏ để nối từ cục đẩy ra loa vì dòng điện lớn có thể gây suy hao, nóng dây hoặc mất an toàn.

Khi đấu loa passive, cần quan tâm đến trở kháng và công suất. Ví dụ, nếu cục đẩy hỗ trợ 8Ω và 4Ω, phải tính số lượng loa ghép song song sao cho tổng trở không xuống quá thấp. Nếu đấu quá nhiều loa vào một kênh ampli, cục đẩy dễ nóng, méo tiếng hoặc tự ngắt bảo vệ. Đây là lỗi khá thường gặp khi mở rộng hệ thống mà không tính toán tải loa.

Kết nối loa active trong hội trường

Loa active có sẵn ampli bên trong, vì vậy không cần cục đẩy rời. Tín hiệu từ mixer hoặc DSP sẽ đi trực tiếp vào loa bằng dây XLR hoặc TRS. Nguồn điện cấp cho loa active phải ổn định, có tiếp địa tốt và nên chia đường điện hợp lý để tránh sụt áp khi hệ thống hoạt động ở âm lượng lớn.

Với loa active, sơ đồ sẽ gọn hơn: nguồn âm thanh → mixer → DSP nếu cần → loa active. Tuy nhiên, cần lưu ý rằng mỗi loa active đều cần dây tín hiệu và dây nguồn riêng. Trong hội trường rộng, việc đi nhiều dây nguồn ra vị trí loa cần được thi công gọn, an toàn, tránh vướng lối đi và tránh đặt chung với dây tín hiệu yếu trong khoảng cách dài.

Sơ đồ kết nối loa full và loa sub

Với hệ thống có loa full và loa sub, cách đấu chuẩn là mixer đưa tín hiệu vào DSP, DSP chia dải tần thành đường full-range hoặc mid-high cho loa full và đường low-frequency cho loa sub. Loa sub thường nhận dải trầm, còn loa full đảm nhiệm trung âm và cao âm. Cách chia này giúp âm thanh rõ hơn, giảm tải cho loa full và tăng lực trầm cho hội trường.

Nếu dùng loa sub active có cổng link hoặc crossover tích hợp, có thể đưa tín hiệu từ mixer vào sub rồi link lên loa full. Tuy nhiên, với hệ thống hội trường chuyên nghiệp, dùng DSP riêng vẫn tối ưu hơn vì chỉnh được điểm cắt tần, độ dốc phân tần, pha, delay và limiter theo từng dòng loa cụ thể.

Sơ đồ kết nối loa monitor sân khấu

Loa monitor dùng để người phát biểu, ca sĩ hoặc ban nhạc nghe lại âm thanh trên sân khấu. Tín hiệu monitor thường lấy từ AUX OUT của mixer, sau đó đưa vào DSP hoặc ampli riêng tùy hệ thống. Không nên lấy chung tín hiệu monitor với main out vì nhu cầu nghe trên sân khấu khác với nhu cầu nghe của khán giả.

Ví dụ, người dẫn chương trình cần nghe rõ giọng nói, ca sĩ cần nghe vocal và nhạc nền, còn nhạc công cần nghe nhịp và nhạc cụ chính. Nếu mixer có nhiều AUX, có thể tạo nhiều đường monitor độc lập. Cách này giúp kiểm soát sân khấu tốt hơn, hạn chế tình trạng người biểu diễn yêu cầu tăng giảm âm lượng liên tục.

Sơ đồ kết nối loa delay và loa phụ

Trong hội trường dài hoặc có ban công, loa chính phía trước đôi khi không phủ đều đến cuối phòng. Khi đó cần dùng loa delay hoặc loa phụ đặt ở giữa và phía sau. Tín hiệu cho loa delay thường lấy từ DSP, sau đó cài thời gian trễ phù hợp để âm thanh từ loa phụ khớp với loa chính.

Nếu không cài delay, người nghe phía sau có thể cảm thấy âm thanh bị vọng, nhòe hoặc nghe như có hai nguồn phát lệch nhau. Với hệ thống hội trường chuyên nghiệp, loa delay không chỉ giúp tăng âm lượng phía sau mà còn cải thiện độ rõ lời nói. Đây là điểm rất quan trọng với hội nghị, giảng dạy, hội thảo và chương trình phát biểu.

Sơ đồ kết nối hệ thống hội nghị, micro cổ ngỗng

Với phòng họp hội trường, micro cổ ngỗng có thể kết nối trực tiếp về bộ trung tâm hội nghị hoặc mixer. Nếu là hệ thống micro hội nghị chuyên dụng, các micro chủ tọa và đại biểu thường đi theo chuỗi về bộ điều khiển trung tâm, sau đó bộ trung tâm xuất tín hiệu audio ra mixer hoặc DSP.

Cách kết nối này giúp quản lý quyền phát biểu, bật tắt micro, giới hạn số micro mở cùng lúc và giảm nguy cơ hú rít. Với hội trường dùng nhiều micro cổ ngỗng, không nên mở tất cả micro cùng lúc nếu không cần thiết. Số lượng micro mở càng nhiều, nguy cơ feedback càng cao và độ rõ lời nói càng giảm.

Cách đi dây tín hiệu cho hệ thống âm thanh hội trường

Dây tín hiệu yếu như XLR, TRS, RCA, dây micro cần đi tách khỏi dây nguồn điện và dây loa công suất. Nếu bắt buộc giao nhau, nên cho giao vuông góc thay vì chạy song song dài. Cách đi dây này giúp giảm nhiễu điện từ, ù nền và tiếng rè không mong muốn.

Dây loa từ cục đẩy ra loa cần chọn tiết diện phù hợp với công suất và chiều dài đường dây. Đường dây càng dài, tiết diện càng cần lớn để giảm suy hao. Với các công trình cố định, nên đánh số dây, ghi nhãn hai đầu và có sơ đồ lưu lại để bảo trì nhanh khi hệ thống gặp sự cố.
